El suministro de gases industriales para plantas de producción requiere una gestión técnica integral que garantice disponibilidad continua, seguridad operativa y eficiencia logística. Los responsables de operaciones, mantenimiento y compras deben comprender cómo estructurar un sistema de abastecimiento que responda a los picos de demanda, minimice riesgos y asegure la calidad del gas en punto de uso.
Este artículo analiza los componentes críticos de un sistema de suministro, las modalidades de almacenamiento y distribución, y los criterios de selección según el perfil de consumo de cada planta industrial.
Te puede interesar: Gases industriales: base fundamental de la industria química de calidad
Componentes de un sistema de suministro de gases para plantas de producción
Un sistema eficiente de suministro de gases industriales integra cuatro elementos fundamentales: almacenamiento primario, red de distribución interna, puntos de consumo y sistemas de monitoreo. La correcta especificación de cada uno determina la continuidad operativa.

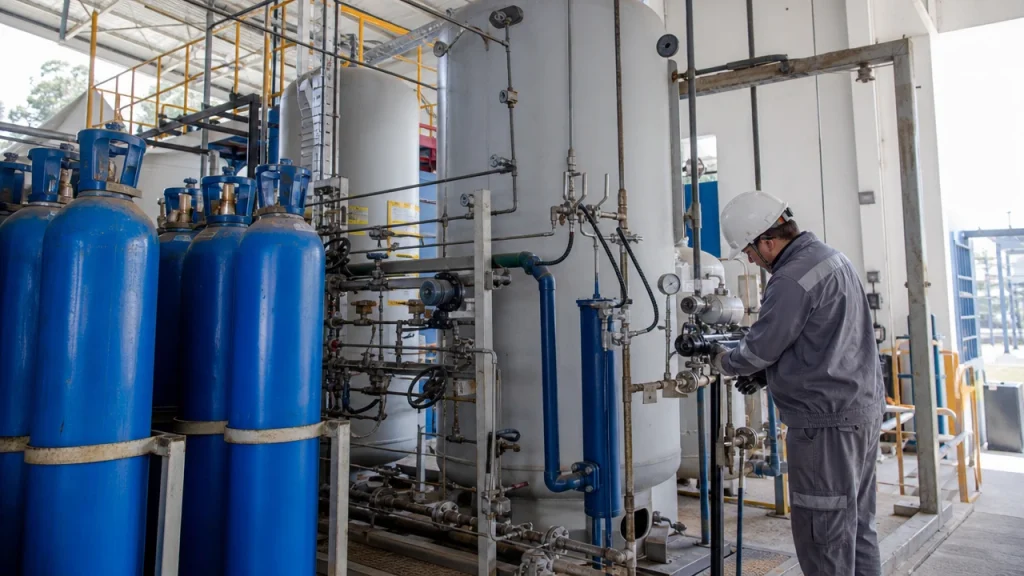

El almacenamiento primario puede configurarse mediante tanques criogénicos para gases licuados (oxígeno, nitrógeno, argón, CO2), banks de cilindros de alta presión para gases comprimidos (helio, hidrógeno, mezclas especializadas) o sistemas de generación in situ para nitrógeno u oxígeno. La elección depende del volumen de consumo diario, el espacio disponible y la criticidad del proceso.
La red de distribución debe diseñarse considerando presión de trabajo, pureza requerida, distancias, número de puntos de uso y necesidad de respaldo. Por ello, se recomienda emplear materiales compatibles con cada gas, válvulas de seccionamiento estratégicas y sistemas de regulación redundantes en aplicaciones críticas.
Modalidades de suministro según volumen y continuidad
Las plantas de producción pueden optar por tres modalidades principales de suministro, cada una con ventajas operativas y económicas específicas según el perfil de consumo.
Suministro en cilindros: Indicado para consumos intermitentes o bajos. Ofrece flexibilidad para múltiples gases y permite cambios rápidos sin inversión en infraestructura permanente. Sin embargo, requiere gestión logística frecuente y genera interrupciones durante el cambio de cilindros.
Tanques criogénicos estacionarios: Recomendado para consumos medios a altos y operaciones continuas. Cuando se dimensiona y opera adecuadamente, con reposición programada y respaldo logístico, puede proporcionar suministro continuo mediante camiones cisterna. Reduce manipulación, optimiza espacio y, con el diseño y regulación adecuados, contribuye a mantener presión estable. Además, permite contratos de suministro con cláusulas de disponibilidad garantizada.
Generación in situ: Viable para nitrógeno u oxígeno cuando el consumo es constante y elevado, y la pureza requerida es compatible con tecnologías PSA (Pressure Swing Adsorption) o membranas. Ofrece independencia logística y costos operativos predecibles, aunque demanda inversión inicial mayor y mantenimiento especializado.
| Modalidad | Perfil de consumo | Continuidad | Inversión inicial |
|---|---|---|---|
| Cilindros | Bajo a medio | Intermitente | Baja |
| Tanque criogénico | Medio a alto | Continua | Media |
| Generación in situ | Alto constante | Continua | Alta |
| Banks de cilindros | Medio con respaldo | Semicontinua | Media-baja |
Criterios técnicos para dimensionar el almacenamiento
El dimensionamiento correcto del almacenamiento primario debe considerar el consumo pico, los días de autonomía deseados, la frecuencia de reposición logística y las condiciones de seguridad.
Para calcular la capacidad de almacenamiento, se multiplica el consumo diario promedio por los días de autonomía objetivo según la criticidad del proceso y las condiciones logísticas específicas de cada emplazamiento. A este valor se añade un margen de seguridad que el diseñador determina para absorber variaciones estacionales o retrasos logísticos, considerando el análisis de riesgo operativo.
En plantas con procesos continuos, se recomienda evaluar sistemas de conmutación automática entre fuentes principales y de respaldo. Estos sistemas reducen el riesgo de interrupción al cambiar a una fuente secundaria cuando el nivel del tanque principal alcanza un umbral crítico, aunque su efectividad depende del diseño específico, mantenimiento y configuración del sistema.
La presión de almacenamiento debe especificarse según los requisitos de la aplicación, considerando pérdidas de carga en la red y necesidades de regulación. El diseñador debe calcular el diferencial de presión necesario entre almacenamiento y punto de uso para garantizar funcionamiento adecuado de equipos y procesos.
Diseño de redes de distribución interna
La red de distribución interna conecta el punto de almacenamiento con los equipos de consumo, y su diseño impacta directamente en la pureza del gas, la estabilidad de presión y la seguridad operativa.
Los materiales de tubería deben seleccionarse según compatibilidad química, requisitos de pureza del gas específico, condiciones de operación y criterios de ingeniería aplicables a cada instalación. La selección del material apropiado requiere análisis caso por caso, considerando el tipo de gas, nivel de pureza requerido y condiciones de servicio.
El diámetro de tubería se calcula considerando caudal máximo, longitud de recorrido y caída de presión admisible, que el diseñador especifica según requisitos del proceso y criterios de ingeniería aplicables. Además, se deben instalar válvulas de seccionamiento en puntos estratégicos para permitir mantenimiento sin detener toda la planta.
La identificación de tuberías mediante etiquetado claro, señalización del sentido de flujo y cumplimiento de la normativa aplicable en cada jurisdicción facilita operación y mantenimiento. Los puntos de purga y drenaje deben diseñarse según las características del gas, configuración del sistema y criterios de ingeniería específicos de cada instalación.
Gestión de la continuidad operativa y respaldo
Las plantas de producción con procesos críticos deben implementar estrategias de respaldo que minimicen el riesgo de interrupción por fallas en suministro, equipos o logística.
El respaldo puede estructurarse en varios niveles según la evaluación de riesgos de cada instalación: fuente primaria (tanque criogénico o generador), fuente secundaria (bank de cilindros con sistema de conmutación) y stock de emergencia (cilindros individuales). Este diseño multinivel permite continuidad operativa ante distintos escenarios de falla.
Los sistemas de monitoreo remoto con telemetría permiten al proveedor anticipar reposiciones y detectar consumos anómalos que indiquen fugas o cambios en el proceso. Por otra parte, los contratos con cláusulas de nivel de servicio (SLA) especifican tiempos máximos de respuesta ante emergencias y penalizaciones por incumplimiento.
La capacitación del personal operativo en procedimientos de conmutación manual, detección de fugas mediante métodos aprobados por el fabricante, la normativa aplicable y los procedimientos de seguridad de la instalación, así como protocolos de emergencia es fundamental para mantener operaciones seguras durante contingencias.
Optimización logística del abastecimiento
La eficiencia logística impacta tanto en costos como en continuidad. Las plantas deben establecer rutinas de reposición basadas en consumo real, no en calendarios fijos, aprovechando sistemas de monitoreo en tiempo real.
La consolidación de entregas para múltiples gases reduce frecuencia de visitas, costos de transporte y riesgos asociados a manipulación. Sin embargo, requiere coordinación estrecha con el proveedor y sistemas de almacenamiento compatibles.
Los indicadores clave de desempeño logístico incluyen tasa de cumplimiento de entregas programadas, tiempo de respuesta ante pedidos urgentes, frecuencia de reposiciones y nivel de inventario promedio. Estos datos permiten ajustar contratos y dimensionamiento de almacenamiento.
- Monitoreo remoto de niveles de inventario para anticipar reposiciones
- Contratos con ventanas de entrega flexibles según perfil de consumo
- Rutas logísticas optimizadas para reducir tiempos de tránsito
- Sistemas de conmutación entre fuentes para reducir interrupciones durante reposición
- Protocolos de seguridad para carga y descarga en sitio
Aspectos de seguridad en el suministro de gases
La seguridad en el suministro de gases industriales abarca desde el diseño de instalaciones hasta los protocolos operativos diarios. Las plantas deben cumplir con normativas locales aplicables, recomendaciones del fabricante y mejores prácticas internacionales.
Los tanques criogénicos requieren válvulas de alivio de presión calibradas, sistemas de venteo adecuados y distancias de seguridad respecto a fuentes de ignición o áreas de tránsito según normativa aplicable, recomendaciones del fabricante y criterios de ingeniería. Las medidas de contención de derrames deben evaluarse según la evaluación de riesgos específica de cada instalación, las propiedades del gas almacenado y los requisitos normativos locales.
Las áreas de almacenamiento de cilindros deben estar bien ventiladas, protegidas de temperaturas extremas y segregadas según compatibilidad de gases. Los cilindros deben asegurarse verticalmente para evitar caídas y gestionarse siguiendo las recomendaciones del proveedor, la normativa de seguridad aplicable y los requisitos locales vigentes.
Los sistemas de detección de fugas con alarmas y señalización de emergencia son elementos fundamentales en instalaciones industriales. Las medidas de protección personal y equipamiento de seguridad deben determinarse según la evaluación de riesgos específica de cada gas, aplicación y normativa local. La documentación técnica, incluyendo hojas de datos de seguridad (SDS) y guías de respuesta a emergencias, debe estar accesible para todo el personal.
Integración con sistemas de gestión de planta
Las plantas modernas integran el suministro de gases con sistemas MES (Manufacturing Execution Systems) o ERP para optimizar planificación, control de costos y trazabilidad.
La integración permite correlacionar consumo de gases con producción, identificar ineficiencias, calcular costos por unidad producida y generar órdenes de compra automáticas basadas en niveles mínimos de inventario. De este modo, se elimina gestión manual y se reducen riesgos de desabastecimiento.
Los datos de consumo histórico facilitan negociaciones con proveedores, dimensionamiento de expansiones y análisis de viabilidad para cambios de modalidad de suministro. Por ejemplo, si el consumo de nitrógeno aumenta consistentemente, puede justificarse la evaluación de transición entre modalidades de suministro según análisis técnico-económico.
La trazabilidad completa del suministro, desde el lote de producción del gas hasta el punto de uso final, es requerida en procesos donde las normativas específicas o las especificaciones de calidad lo exigen, como en industrias farmacéutica, alimentaria o de dispositivos médicos, donde los gases se consideran materias primas con requisitos de calidad documentados.
Evaluación y mejora continua del sistema de suministro
Un sistema de suministro eficiente requiere revisión periódica para adaptarse a cambios en producción, tecnología y condiciones de mercado.
Las auditorías técnicas periódicas deben evaluar estado de equipos, eficiencia de redes, tasas de fugas, cumplimiento de protocolos de seguridad y adecuación de la modalidad de suministro al perfil actual de consumo. Estas revisiones identifican oportunidades de optimización antes de que se conviertan en problemas operativos.
Los programas de mantenimiento preventivo para reguladores, válvulas, manifolds y sistemas de conmutación extienden vida útil, previenen fallas y mantienen especificaciones de pureza. Además, la calibración periódica de instrumentos de medición asegura facturación precisa y control de costos.
La colaboración técnica con proveedores especializados en suministro de gases industriales permite acceder a mejores prácticas, tecnologías emergentes y soluciones personalizadas que mejoran rendimiento operativo y reducen costos totales de propiedad.
