El manejo seguro y eficiente de gases comprimidos en entornos industriales depende en gran medida de la correcta selección y operación de válvulas para gases industriales. Estos componentes controlan el flujo, la presión y el cierre hermético en cilindros, sistemas de distribución y equipos de proceso. Su diseño específico responde a las propiedades físicas y químicas de cada gas, las condiciones de operación y los requisitos de seguridad de cada aplicación.
Comprender los tipos disponibles y sus funciones permite a los responsables de operaciones, mantenimiento y compras tomar decisiones informadas que optimizan el rendimiento, prolongan la vida útil de los equipos y reducen riesgos operacionales.
Función principal de las válvulas en sistemas de gases
Las válvulas para gases industriales cumplen tres funciones esenciales: apertura y cierre del suministro, regulación del caudal y control de la presión de salida. A diferencia de las válvulas para líquidos, deben soportar presiones elevadas —que en cilindros de gases comprimidos varían típicamente entre 2,000 y 3,000 psi, pudiendo alcanzar valores superiores en gases como helio o hidrógeno— y proporcionar estanqueidad adecuada para minimizar fugas que comprometan la seguridad o la continuidad operativa.
Además, muchos gases presentan características específicas que exigen materiales compatibles: el oxígeno requiere componentes desengrasados y libres de materiales orgánicos para prevenir combustión; gases corrosivos como el cloro demandan aleaciones resistentes; y gases criogénicos como el nitrógeno líquido necesitan válvulas diseñadas para temperaturas bajo cero.
Tipos de válvulas para gases según su función
Existen diversos tipos de válvulas para gases que se clasifican principalmente según su mecanismo de operación y aplicación específica. A continuación se describen los más utilizados en instalaciones industriales, talleres y sistemas de distribución:
Válvulas de cilindro

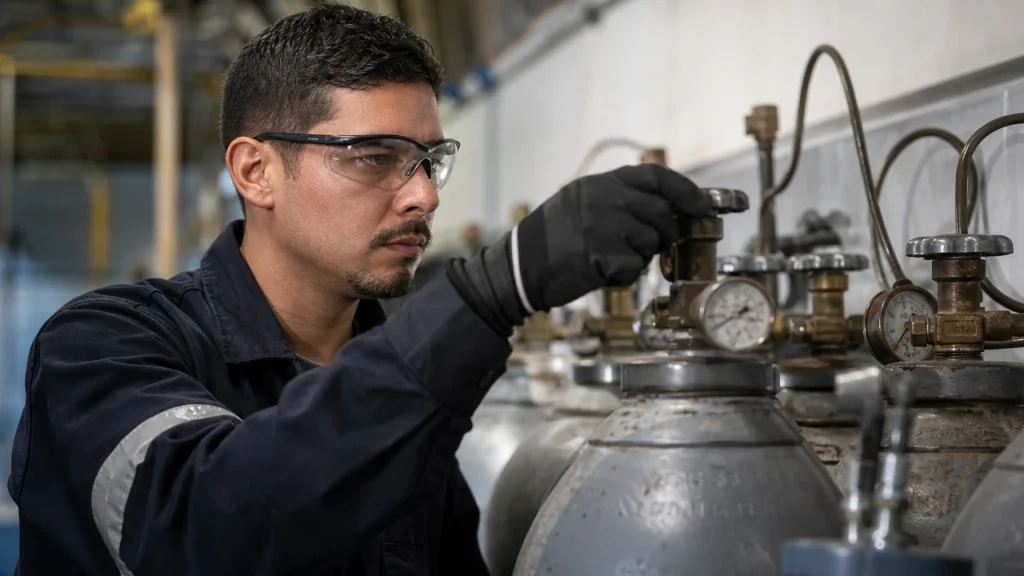

Instaladas directamente en la salida de los cilindros de gas comprimido, estas válvulas permiten abrir o cerrar el suministro de forma manual. Su diseño incluye un vástago roscado que, al girar el volante, levanta o baja un asiento cónico que sella herméticamente contra la salida del gas.
Por ejemplo, las válvulas con conexiones tipo CGA (Compressed Gas Association) se fabrican con roscas y configuraciones específicas según el tipo de gas, evitando conexiones incorrectas que podrían generar reacciones peligrosas o incompatibilidades. Las conexiones CGA normalizan tanto el tipo de rosca como el diseño del asiento y las dimensiones de la tuerca, asegurando que cada gas tenga una conexión única e incompatible con otros.
Reguladores de presión
Los reguladores de presión son dispositivos que integran válvulas internas y mecanismos de control para reducir la presión alta del cilindro a niveles operativos seguros y estables para equipos de soldadura, sistemas de corte, instrumentos de laboratorio o procesos industriales. Aunque frecuentemente se les denomina válvulas reguladoras, técnicamente son equipos más complejos que incluyen elementos de regulación automática.
Estas válvulas industriales cuentan con dos manómetros: uno indica la presión del cilindro y otro la presión de salida ajustable. Su correcta calibración asegura un suministro constante y protege los equipos conectados contra sobrepresiones.
Válvulas antirretroceso y válvulas de retención
Las válvulas de retención (check valves) permiten el flujo de gas en una sola dirección y se cierran automáticamente cuando el flujo se detiene o intenta invertirse, evitando el retroceso hacia la fuente. Se instalan en sistemas de distribución con múltiples cilindros o en líneas de proceso para prevenir contrapresiones.
Las válvulas antirretroceso son dispositivos de seguridad específicos que, además de impedir el retorno del gas, suelen incorporar función de alivio de presión. En equipos de soldadura y oxicorte, protegen contra el retorno de llama y mezclas peligrosas entre gases. Los arrestallamas, por su parte, son dispositivos complementarios diseñados específicamente para detener la propagación de llamas mediante elementos que disipan el calor.
Su mecanismo interno incluye un disco, esfera o clapeta que se abre con la presión del flujo directo y se cierra automáticamente ante cualquier inversión. Este comportamiento pasivo —sin necesidad de operación manual o energía externa— las convierte en elementos de seguridad fundamentales.
Válvulas de bola y válvulas de aguja
Las válvulas de bola ofrecen apertura y cierre rápido mediante un cuarto de giro. Su diseño simple y robusto las hace ideales para aplicaciones donde se requiere activación frecuente y mínima restricción al flujo cuando están abiertas. Sin embargo, no permiten regulación fina del caudal.
En cambio, las válvulas de aguja proporcionan control preciso del flujo gracias a un vástago cónico que se ajusta gradualmente dentro del orificio de paso. Son especialmente útiles en sistemas de muestreo, análisis de gases y aplicaciones que requieren dosificación exacta.
Válvulas de alivio de presión
Actúan como dispositivos de seguridad que liberan automáticamente el exceso de presión cuando esta supera un valor preestablecido. Se instalan en sistemas de distribución, manifolds y equipos de proceso para proteger contra sobrepresiones causadas por fallos de reguladores, expansión térmica o condiciones anormales de operación.
Su calibración debe realizarse conforme a las especificaciones del fabricante y las normas de seguridad aplicables. Una válvula de alivio correctamente dimensionada y mantenida puede prevenir accidentes graves.
Criterios de selección según el tipo de gas y aplicación
La elección de válvulas para gases industriales debe considerar múltiples factores que van más allá del tipo de gas. A continuación se presentan los criterios técnicos más relevantes:
- Compatibilidad química: los materiales de la válvula deben resistir la corrosión y reacciones con el gas contenido. Oxígeno requiere latón o acero inoxidable libre de contaminantes; gases ácidos necesitan aleaciones especiales.
- Rango de presión: la válvula debe especificarse según la presión máxima de trabajo del sistema, considerando factores de seguridad apropiados según las normativas aplicables y las recomendaciones del fabricante.
- Temperatura de operación: gases criogénicos demandan válvulas fabricadas con materiales que mantienen sus propiedades mecánicas a temperaturas extremas.
- Caudal requerido: el diámetro de la válvula debe permitir el flujo necesario sin generar caídas de presión excesivas ni restricciones que afecten el proceso.
- Frecuencia de operación: aplicaciones con ciclos frecuentes de apertura y cierre requieren válvulas robustas con sellos duraderos.
Mantenimiento preventivo y buenas prácticas operativas
Un programa de mantenimiento adecuado prolonga la vida útil de las válvulas y previene fallas que pueden comprometer la seguridad. Las siguientes prácticas son recomendadas para operaciones industriales:
Realizar inspecciones visuales periódicas para detectar fugas, daños físicos o corrosión en válvulas y conexiones. Incluso fugas mínimas de gases como helio o hidrógeno pueden representar pérdidas económicas significativas y riesgos de seguridad.
Operar las válvulas de forma gradual, especialmente en gases a alta presión. Abrir bruscamente una válvula puede generar aumentos súbitos de velocidad y turbulencia, sobrecalentamiento por compresión adiabática en gases como oxígeno, o daños en los asientos de sellado.
Verificar que las conexiones entre válvulas, reguladores y cilindros utilicen las roscas y sellos apropiados para cada gas. El uso de adaptadores improvisados o incompatibles aumenta el riesgo de fugas y accidentes.
Almacenar cilindros con válvulas protegidas mediante capuchones cuando no estén en uso. Esto previene daños mecánicos que podrían comprometer la hermeticidad o causar liberación súbita de gas.
Comparativa de válvulas según aplicación común
| Tipo de válvula | Aplicación principal | Ventaja clave |
|---|---|---|
| Válvula de cilindro | Apertura/cierre en cilindros de alta presión | Sellado hermético y durabilidad |
| Regulador de presión | Reducción y control de presión | Estabilidad en presión de salida |
| Válvula de retención | Prevención de retroceso de flujo | Protección automática sin energía |
| Válvula de bola | On/off rápido en líneas de distribución | Operación simple y bajo mantenimiento |
| Válvula de aguja | Dosificación precisa en laboratorios | Control fino del caudal |
| Válvula de alivio | Protección contra sobrepresión | Seguridad pasiva del sistema |
Integración con sistemas de distribución y reguladores
En instalaciones con redes centralizadas de gases, las válvulas forman parte de un sistema integrado que incluye manifolds, reguladores de línea, medidores de flujo y sistemas de alarma. La correcta especificación de cada componente asegura que el conjunto opere dentro de los parámetros de diseño y cumpla con los estándares de seguridad.
Por ejemplo, en un sistema de distribución de nitrógeno para procesos de inertización, las válvulas de seccionamiento permiten aislar tramos de la red para mantenimiento sin interrumpir el suministro a otras áreas. Las válvulas de retención en los puntos de uso evitan contrapresiones que podrían afectar el funcionamiento del regulador principal.
En aplicaciones de soldadura y oxicorte, la combinación de válvulas de cilindro, reguladores y válvulas antirretroceso integradas en los sopletes conforma un sistema de seguridad múltiple que minimiza riesgos de explosión o retorno de llama.
Normativas y estándares aplicables
Las regulaciones específicas varían según el país y la industria, pero existen estándares internacionales ampliamente reconocidos que orientan la selección, instalación y mantenimiento de válvulas para gases. La Compressed Gas Association (CGA) publica normas técnicas como la CGA V-1 (Standard for Compressed Gas Cylinder Valve Outlet and Inlet Connections) y la CGA V-7 (Standard Method of Determining Cylinder Valve Outlet Connections for Industrial Gas Mixtures).
Las normas ISO relevantes incluyen la ISO 10297 (Cylinder valves for gas cylinders) y la ISO 11114 (Gas cylinders – Compatibility of cylinder and valve materials with gas contents). En Europa, la norma EN 1089 regula la identificación de cilindros de gas. Para servicio con oxígeno, las normas CGA G-4.1 y ASTM G93 establecen requisitos específicos de limpieza, desengrase y preparación de componentes para eliminar hidrocarburos y contaminantes que puedan reaccionar violentamente.
El cumplimiento de estas normativas no solo reduce riesgos operacionales, sino que también facilita auditorías de seguridad, certificaciones de calidad y el cumplimiento de requisitos contractuales en proyectos industriales.
Consideraciones finales para decisiones de compra y especificación
La selección de válvulas para gases industriales debe basarse en un análisis técnico riguroso que considere las características del gas, las condiciones de operación y los requisitos de seguridad. Consultar con proveedores especializados que comprendan las particularidades de cada aplicación facilita la identificación de soluciones adecuadas y evita errores costosos.
Además, mantener un inventario de repuestos críticos —como sellos, asientos y vástagos— reduce tiempos de inactividad ante fallas imprevistas y asegura la continuidad operativa. La capacitación del personal en el manejo correcto de válvulas y la interpretación de indicadores de presión contribuye significativamente a la seguridad y eficiencia de las operaciones con gases industriales.
